撓性覆銅板
撓性覆銅板又稱為柔性覆銅板，是由撓性絕緣基膜與金屬箔組成的，是撓性印制電路板的加工基本板材料。撓性覆銅板分為單面撓性覆銅板和雙面撓性覆銅板，相對于硬式覆銅板，其特征為可撓性，具有耐彎折、輕薄等優點。廣泛運用于航空航天設備、導航設備、飛機儀表、軍事制導系統、手機、數碼相機、液晶電視、筆記本電腦、接觸控面板等電子產品中。
產品特性
※優異的尺寸安定性
※優異的剝離力
※優異的耐熱性
※優異的耐化學性

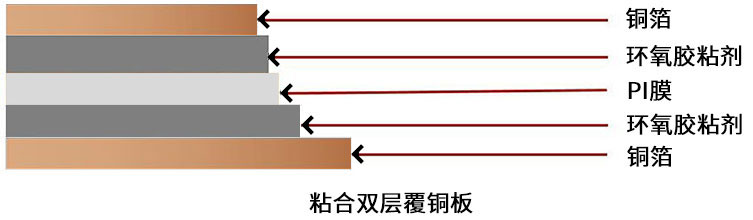

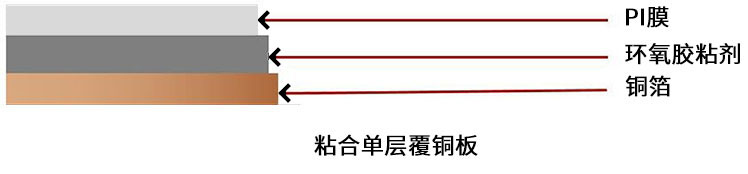

產品結構
產品規格
| 顏色 | 結構 | 型號 |
| 黑化/紅化 | 單面/雙面 | 一對一撓性覆銅板/半對半撓性覆銅板/半對三分之一撓性覆銅板 |
應用場景
雙面板主要應用在手機模組、背光、無線充等；單面板主要是天線、排線、燈條等。
包裝規格
| 材料 | 米數 | 管芯 | |
| 單面板 | 200M | 3寸管 | |
| 雙面板 | 1/30Z | 100M | 6寸管 |
| 10Z | 50M | 6寸管 | |
儲存條件
1、成品必須真空包裝，避免銅面氧化；如果已開包裝，用完后，請放回原來包裝內，并放置在干燥環境下。
2、成品保質期為12個月，請?jiān)谟行趦?nèi)使用。
3、運輸過程中避免重壓、墊傷、拋動等。
材料特性
| 品名 | HH- FSP-252035XX1 | HH-FSP-252018XX1 | |||
| 厚度 | 25 | 25 | |||
| 膠厚 Unit:um | 25 | 20 | |||
| 銅箔厚度 Unit:um | 35 | 18 | |||
| 儲存條件及儲存期 | 儲存溫度常溫≦30℃、儲存濕度≦70%RH、儲存時間12個月 | ||||
| 檢查項目 | 檢查方法 | 品質標準 | 測試結果 | ||
| FSP-252035 | FSP-252018 | ||||
| 總厚度(PI+膠厚+銅厚) | 華灝規范(Unit:um) | ±3 | 78-82 | 61-65 | |
| 幅寬 | 華灝規范(Unit:um) | 250±0.3 | 250 | 250 | |
| 剝離強度 | IPC-TM-6502.4.9(Unit:kgf/cm) | ≥1.0 | 1.1-1.2 | 1.1-1.2 | |
| 銅箔類型 | 目測 | RA/ED | RAED | RA/ED | |
| 尺寸安定性 | MD: | IPC-TM-650 2.2.4(Unit:%) | ≤土0.15 | 0.038 | 0.048 ; |
| TD: | 0.047 | 0.042 | |||
| 表面電阻 | IPC-TM-650 2.5.17(Unit:Ω) | ≥10*12-13 | 1.0*1012-13 | 1.0*1012-13 | |
| 體積電阻 | IPC-TM-650 2.5.17(Unit:Ω) | ≥1013 | 1.2*1013-14 | 1.2*1013-14 | |
| 焊錫耐熱性 | IPC-TM-650.2.4.13 | 無分層、起泡 | OK | OK | |
| 阻燃性 | UL | 94V-0 | Pass | Pass | |
| 外觀狀態 | 目測 | 無異物、皺折、氣泡、污漬等 | OK | OK | |
| 出貨判定結果 | OK | OK | |||
